SL3036H 高耐壓120V 1.5A降壓恒壓電源IC
發布日期：2022-07-28 瀏覽次數：549
DC-DC 8V~120V轉3.3V1.5A降壓芯片
DC-DC 8V~120V轉4.2V降壓恒壓芯片
DC-DC 8V~120V轉5V1.5A降壓IC
DC-DC 8V~120V轉12V1.5A降壓穩壓電路
概述
SL3036H 是一款支持寬電壓輸入的
開關降壓型DC-DC，芯片內置150V/3A
功率MOS，最高輸入電壓可超過120V。
SL3036H 具有低待機功耗、高效率、低紋
波、優異的母線電壓調整率和負載調整率
等特性。支持大電流輸出，輸出電流可高
達1.5A 以上。
SL3036H 同時支持輸出恒壓和輸出
恒流功能。
SL3036H 采用固定頻率的PWM控制
方式，典型開關頻率為140KHz。輕載時
會自動降低開關頻率以獲得高轉換效率。
SL3036H 內部集成軟啟動以及過溫
保護電路，輸出短路保護，限流保護等功
能，提高系統可靠性。
SL3036H 采用ESOP8 封裝，散熱片
內置接VIN 腳。
特點
寬輸入電壓范圍：8V~120V
輸出電壓從4.2V 到30V 可調
支持輸出恒壓恒流
支持輸出12V/1.5A，5V/1.5A
高效率：可高達95%
工作頻率：140KHz
低待機功耗
內置過溫保護、輸出短路保護
內置軟啟動
應用
追蹤器
恒壓源
電動汽車、電動自行車、電瓶車
扭扭車、卡車

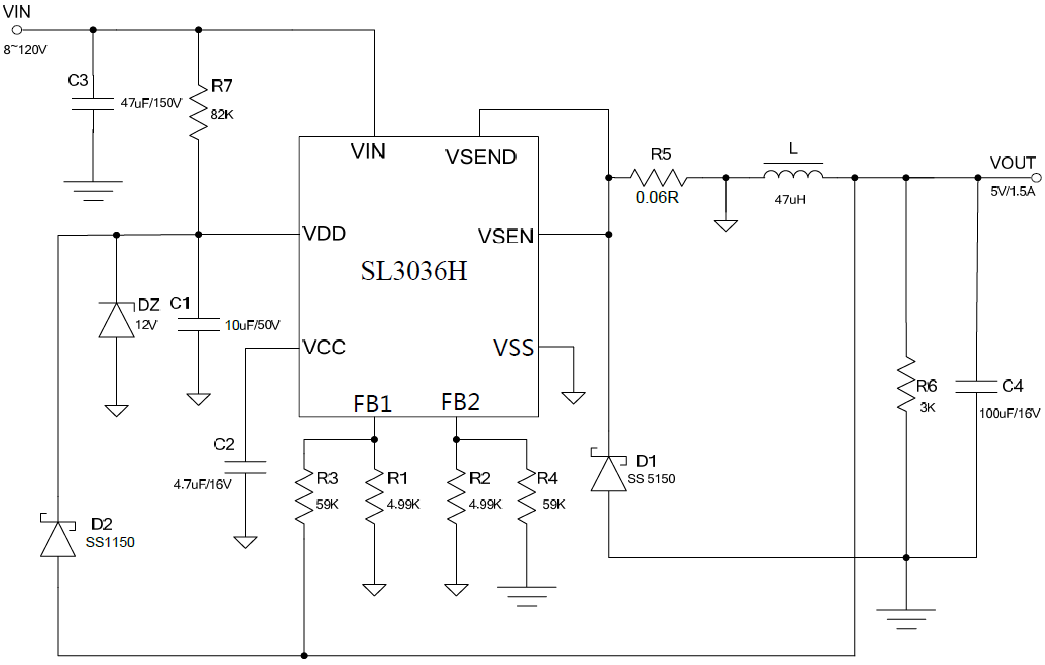

電路圖
